Groepenkasten

De groepenkast als centrum van jouw installatie

De groepenkast: het hart van de woning! Vanuit hier wordt de stroom op een veilige manier verdeeld over alle elektrische apparaten. Heb je een nieuwe groepenkast (ook wel meterkast, verdeelkast, installatiekast of stoppenkast genoemd) nodig of wil je je huidige groepenkast vervangen of uitbreiden? Dan zijn er een aantal dingen waar je op moet letten. We hebben daarom een aantal dingen voor je op een rij gezet.

Ons assortiment meterkasten - groepenkasten

In ons assortiment vind je meer dan 70.000 groepenkast gerelateerde producten. Hieronder vallen uiteraard de groepenkasten maar ook meterborden, componenten en overige groepenkast toebehoren. Wij bieden in deze categorie installatiekasten en componenten aan van merken zoals:

• Eaton
• Schneider Electric
• ABB
• Siemens
• Hager
• Legrand
• Spelsberg

Groepenkast samenstellen

Je kunt ervoor kiezen om je huidige groepenkast te vervangen of uit te breiden. Het kan ook zo zijn dat je nog je een complete installatiekast moet samenstellen. Kom je er niet helemaal uit? Dan mag je ons ook altijd om advies vragen. Wil je het jezelf nog een stuk makkelijker maken? Dan kun je bij ons ook een kant en klare groepenkast kopen. Dit is zelfs nog goedkoper.

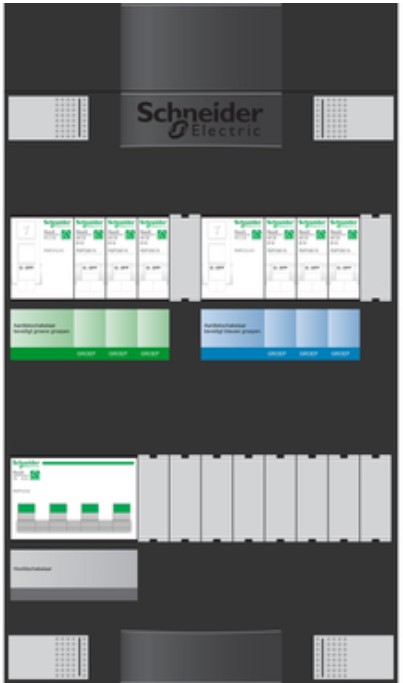

In ons assortiment vind je bijvoorbeeld complete installatiekasten van Hager Vision, ABB HAF Hafonorm, Eaton systeem 55, Attema Click-Mate XL Plus en Schneider Electric Advanced.

Installatiekast 1 fase of 3 fasen

Bij installatiekasten wordt er onderscheid gemaakt tussen 1 fase installatiekasten of 3 fasen installatiekasten.Meestal beschikken woningen over een 1 fase groepenkast. Gebruik je veel zware elektrische apparaten en verbruik je hierdoor gelijktijdig meer dan 8000W? Dan heb je een 3 fasen groepenkast nodig. Een 3 fasen installatiekast zie je daarom ook vaak terug in kantoren en bedrijfspanden.

1 Fase groepenkast herkennen

• Aan de onderkant van de meterkast zie je twee draden; een fasedraad en een nuldraad.
• Op de elektriciteitsmeter staat bij een 1 fase installatiekast 220/230V vermeld.
• Op de factuur van de energieleverancier staat bij een 1-fase aansluiting 1x25/1x30A vermeld.

3 Fasen groepenkast herkennen

• Aan de onderkant van de meterkast zie je vier draden: 3 fasedraden en een nuldraad.
• Op de elektriciteitsmeter staat bij een 1 fasen installatiekast 380/400V of 3x220/230V vermeld.
• De groepenkast bevat een 4-polige (4 modules breed) hoofdschakelaar.

Een 3-fasen aansluiting wordt in de volksmond ook wel krachtstroom genoemd. Wanneer je niet beschikt over een 3 fase aansluiting, kan je dit door je energieleverancier laten verzwaren naar een 3 fase aansluiting. Een 3 fase aansluiting is noodzakelijk bij gebruik van zwaardere apparatuur zoals bijvoorbeeld een inductiekookplaat of een oplaadpunt voor elektrische auto’s.

Installatiekast 1 fase of 3 fasen

Je hebt al bepaald of een 1 fase of 3 fasen groepenkast voor jou geschikt is. Dan is het nu tijd om te kijken hoeveel groepen je nodig hebt. Tel als eerste het vermogen (Watt) van al je elektrische apparaten bij elkaar op. Wanneer je weet hoeveel Watt je gaat verbruiken, weet je ook hoeveel groepen je nodig hebt om dit te ondersteunen. Bij een groep van 16A (soms ook 25A) is dit de maximale capaciteit:

Max. capaciteit per groep (1 fase)	Max. capaciteit per groep (3 fase)
3.680 Watt (16A x 230V)	9.422 Watt (16A x 400V x √ 3 x 0,85)

Verdeel hierna de stopcontacten, lichtpunten en andere stroomverbruikers over de verschillende groepen. We raden je aan om bij elke groep maximaal 80% van de maximale capaciteit te belasten. Daarnaast dien je bij voorkeur zware apparaten zoals een wasmachine, wasdroger, combimagnetron, oven, vaatwasser, inductiekookplaat, elektrische verwarming, boiler en quooker op een aparte groep aan te sluiten.

Het verschil tussen een fornuisgroep en krachtgroep

Ga je elektrisch koken met een inductiekookplaat? Dan kun je deze niet aansluiten op een gewone groep. Een elektrische kookplaat heeft veel meer vermogen dan de maximale capaciteit van 1 groep, dus is hier een speciale groep voor ontwikkeld; de fornuisgroep (kookgroep).

1 fase

Heb je een 1 fase groepenkast? Dan heb je een fornuisgroep nodig die hiervoor geschikt is. Deze fornuisgroep bestaat uit 2 gekoppelde groepen, welke je wel als 1 groep telt.

3 fase

Heb je een 3 fasen groepenkast? Dan heb je een krachtgroep nodig.

Tip! Let er bij het kopen van een elektrische kookplaat op of deze geschikt is voor jouw meterkast. In de beschrijving staat namelijk of de kookplaat geschikt is voor 1 fase of 3 fasen.

Hoofdschakelaar

• Verbreekt alle stroomtoevoer met 1 schakeling

Sinds 2005 is het verplicht om elke groepenkast te voorzien van een hoofdschakelaar. Heb je te maken met een storing of wil je veilig met elektra werken? Dan kun je met de hoofdschakelaar heel gemakkelijk alle stroomtoevoer onderbreken.

Aardlekschakelaar

• Voorkomt ernstig letsel bij aanraking apparaat onder spanning

Wanneer je per ongeluk iets aanraakt dat onder spanning staat, dan is de aardlekschakelaar je grootste vriend. Hij meet de hoeveelheid stroom die naar de installatie gaat en de apparaten die daarop zijn aangesloten. Komt er minder stroom terug naar de aardlekschakelaar? Dan heb je te maken met een aardlek. Wanneer door een storing spanning op een apparaat komt te staan, is er een kans dat er lekstroom via het apparaat, de muur en de vloer naar de aarde stroomt. Met een beetje pech zou de stroom door je lichaam kunnen lopen met ernstig letsel of zelf de dood als gevolg. Om dit te voorkomen is de aardlekschakelaar uitgevonden. Wanneer dit apparaat het kleinste beetje lekstroom (> 30 mA) opmerkt, schakelt ie gelijk alle spanning uit. Zo kom je gelukkig nooit onder een gevaarlijke hoeveelheid stroom te staan. Tegenwoordig moeten er minimaal 2 aardlekschakelaars per groepenkast aanwezig zijn. Daarnaast mogen maximaal 4 groepen op 1 aardlekschakelaar worden aangesloten.  Tip! Test 1 keer per maand jouw aardlekschakelaar om er zeker van te zijn dat ie nog werkt. Dit doe je heel simpel door de testknop in te drukken.

Installatieautomaat

• Beschermt je elektrische installatie

De installatieautomaat is een handig apparaat die ervoor zorgt dat je elektrische installatie niet wordt beschadigd. Wanneer door defecte apparaten of kapotte bedrading er te veel stroom door de bedrading heen gaat, kan deze smelten en zou er zelfs brand kunnen ontstaan. Wanneer de stroom groter wordt dan de toegestane 16A (in de meeste gevallen) op de automaat, zal deze automatisch worden uitgeschakeld. Heb je te veel apparaten aangesloten op een groep of automaat? Dan wordt de installatieautomaat ook uitgeschakeld. De installatieautomaat is er in verschillende uitvoeringen:

Karakteristiek	Toepassing
B C D	Huisinstallaties Motoren, computers, airco's etc. Motoren, transformatoren etc.

Aardlekautomaat

• Niet ongewenst afschakelen van andere groepen in de meterkast

De aardlekautomaat is een combinatie van een aardlekschakelaar en een installatieautomaat. Wanneer er zich kortsluiting, overbelasting of een te hoge lekstroom voordoet, schakelt de aardlekautomaat zichzelf uit.

Voordelen aardlekautomaat	Nadelen aardlekautomaat
Andere groepen worden niet uitgeschakeld. Groepenkast makkelijk uit te breiden met 1 groep (weinig ruimte of maar 1 groep nodig).	In verhouding duurder dan aardlekschakelaar met 4 groepen. Bij storing onduidelijk of er sprake is van kortsluiting of een aardlek.

Tip! Test 1 keer per maand jouw aardlekautomaat om er zeker van te zijn dat ie nog werkt. Dit doe je heel simpel door de testknop in te drukken.

Beltransformator

• Vormt 230V om tot zwakstroom

Een deurbel werkt op zwakstroom en werkt dus niet op een spanning van 230V. Een beltransformator zorgt ervoor dat 230V wordt omgevormd tot 8, 10 of 12V.

Groepenkast wandcontactdoos

• Handig voor voeding van een opbouw-beltransformator of kabelmodem

Wil je een modem of een ander apparaat in de meterkast aansluiten? Dan is het een goed idee om je meterkast uit te breiden met een DIN-rail wandcontactdoos.

Meterkast kopen

Een groepenkast bestellen, of diverse componenten voor een groepenkast selecteren, doe je eenvoudig, voordelig en snel bij Elektrobode.nl. Ons aanbod is zeer volledig en onze deskundige helpdesk is je graag van dienst bij het selecteren van de juiste installatiekast en/of groepenkast componenten. Je kan je meterkast kopen rechstreeks via de site of neem voor een deskundig advies contact op met onze helpdesk.
