Wartels, moeren en blinddoppen
Wartels, moeren en blinddoppen gebruik je om kabelinvoeren strak, veilig en duurzaam af te werken. Denk aan een kabelwartel voor trekontlasting en afdichting, een wartelmoer voor een stevige bevestiging en een blinddop om ongebruikte openingen netjes af te sluiten. In de praktijk draait de juiste keuze om drie punten, de schroefdraadmaat, de kabeldiameter en de gewenste beschermingsgraad. Werk je met kunststof of metaal, binnen of buiten, of in een omgeving met olie, stof of trillingen, dan wil je daar ook op kunnen filteren. Wij helpen je snel de juiste uitvoering te kiezen, zodat je installatie meteen klopt en je geen tijd verliest met passen en meten.
Toon meer filters
Artikelnummer: 21661183
Fabrikantnummer: 53112876
EAN: 4044773821338
SKINTOP® CLICK 16 RAL 7001 SGY
Artikelnummer: 22282012
Fabrikantnummer: ASS 12
EAN: 4012591106142
Kabelwartel IP66/IP67/IP69. M12. Zwart. Afdichtbereik Ø 2-5 mm
Artikelnummer: 22282013
Fabrikantnummer: ASS 16
EAN: 4012591106159
Kabelwartel IP66/IP67/IP69. M16. Zwart. Afdichtbereik Ø 3-10 mm
Artikelnummer: 22282014
Fabrikantnummer: ASS 20
EAN: 4012591103295
Kabelwartel IP66/IP67/IP69. M20. Zwart. Afdichtbereik Ø 5-13 mm
Artikelnummer: 22282015
Fabrikantnummer: ASS 25
EAN: 4012591103301
Kabelwartel IP66/IP67/IP69. M25. Zwart. Afdichtbereik Ø 8-17 mm
Artikelnummer: 22282016
Fabrikantnummer: ASS 32
EAN: 4012591103394
Kabelwartel IP66/IP67/IP69. M32. Zwart. Afdichtbereik Ø 12-21 mm
Artikelnummer: 22282017
Fabrikantnummer: ASS 40
EAN: 4012591103400
Kabelwartel IP66/IP67/IP69. M40. Zwart. Afdichtbereik Ø 16-28.5 mm
Artikelnummer: 22282018
Fabrikantnummer: ASS 50
EAN: 4012591103417
Kabelwartel IP66/IP67/IP69. M50. Zwart. Afdichtbereik Ø 21-35 mm
Artikelnummer: 22282019
Fabrikantnummer: ASS 63
EAN: 4012591106166
Kabelwartel IP66/IP67/IP69. M63. Zwart. Afdichtbereik Ø 20-48 mm
Artikelnummer: 22307843
Fabrikantnummer: Z5.507.1353.1
EAN: 4015573668706
WARTEL M 20 x 1,5 ZWART
Artikelnummer: 22422047
Fabrikantnummer: 0931965
EAN: 8719725113880
140.3626.30 Wartel messing vern. PG36 + trekontl.+ buigbesch..
Artikelnummer: 22422051
Fabrikantnummer: 0932211
EAN: 8719725114399
153.3221 Wartel messing vern. M32
Artikelnummer: 22586602
Fabrikantnummer: BIZ 208440
EAN: 3700882149930
M/ISO
Artikelnummer: 22300186
Fabrikantnummer: 53112885
EAN: 4044773821420
SKINTOP® CLICK-R 16 RAL 9005 BK
Artikelnummer: 22300187
Fabrikantnummer: 53112886
EAN: 4044773833287
SKINTOP® CLICK-R 20 RAL 9005 BK
Artikelnummer: 22300185
Fabrikantnummer: 53112878
EAN: 4044773821352
SKINTOP® CLICK 25 RAL 7001 SGY
Artikelnummer: 22300184
Fabrikantnummer: 53112691
EAN: 4044773768343
SKINTOP® CLICK-R 25 RAL 7035 LGY
Artikelnummer: 22695058
Fabrikantnummer: 1411189
EAN: 4046356923200
G-INSEC-M20-S68N-NCRS-S
Artikelnummer: 12440971
Fabrikantnummer: 10060974
EAN: 4007685018869
Wiska ESVG VentGLAND wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad metrisch, nom. draadmaat metrisch/Pg 20, spoed schroefdraad 1.5mm, schroefdraadlengte 10mm, sleutelwijdte
Artikelnummer: 20305570
Fabrikantnummer: 10060223
EAN: 4007685021388
Kabelwartel kunststof, IP54, PG36x13, glasvezelversterkt, met uienring
Artikelnummer: 10339492
Fabrikantnummer: 10066400
EAN: 4007685020558
Wiska SKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad pg, nom. draadmaat metrisch/Pg 7, spoed schroefdraad 1.27mm, schroefdraadlengte 9mm, sleutelwijdte 15mm, zeskant hoek
Artikelnummer: 10339498
Fabrikantnummer: 10066402
EAN: 4007685020572
Wiska SKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad pg, nom. draadmaat metrisch/Pg 11, spoed schroefdraad 1.41mm, schroefdraadlengte 9mm, sleutelwijdte 22mm, zeskant hoe
Artikelnummer: 10339501
Fabrikantnummer: 10066403
EAN: 4007685020589
Wiska SKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad pg, nom. draadmaat metrisch/Pg 13.5, spoed schroefdraad 1.41mm, schroefdraadlengte 10mm, sleutelwijdte 24mm, zeskant
Artikelnummer: 10344646
Fabrikantnummer: 10066404
EAN: 4007685020596
Wiska SKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad pg, nom. draadmaat metrisch/Pg 16, spoed schroefdraad 1.41mm, schroefdraadlengte 11mm, sleutelwijdte 27mm, zeskant ho
Artikelnummer: 10344655
Fabrikantnummer: 10066405
EAN: 4007685020602
Wiska SKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad pg, nom. draadmaat metrisch/Pg 21, spoed schroefdraad 1.588mm, schroefdraadlengte 11mm, sleutelwijdte 33mm, zeskant h
Artikelnummer: 10339504
Fabrikantnummer: 10066406
EAN: 4007685020619
Wiska SKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad pg, nom. draadmaat metrisch/Pg 29, spoed schroefdraad 1.588mm, schroefdraadlengte 12mm, sleutelwijdte 42mm, zeskant h
Artikelnummer: 10339507
Fabrikantnummer: 10066407
EAN: 4007685020626
Wiska SKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad pg, nom. draadmaat metrisch/Pg 36, spoed schroefdraad 1.588mm, schroefdraadlengte 14mm, sleutelwijdte 53mm, zeskant h
Artikelnummer: 10339510
Fabrikantnummer: 10066408
EAN: 4007685020633
Wiska SKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad pg, nom. draadmaat metrisch/Pg 42, spoed schroefdraad 1.588mm, schroefdraadlengte 14mm, sleutelwijdte 60mm, zeskant h
Artikelnummer: 10339513
Fabrikantnummer: 10066409
EAN: 4007685020640
Wiska SKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad pg, nom. draadmaat metrisch/Pg 48, spoed schroefdraad 1.588mm, schroefdraadlengte 15mm, sleutelwijdte 65mm, zeskant h
Artikelnummer: 23718380
Fabrikantnummer: 10062658
EAN: 4007685008556
Kabelwartel kunststof, IP68, 3/4NPT
Artikelnummer: 10363033
Fabrikantnummer: 10066410
EAN: 4007685020657
Wiska ESKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad metrisch, nom. draadmaat metrisch/Pg 12, spoed schroefdraad 1.5mm, schroefdraadlengte 9mm, sleutelwijdte 16mm, zeska
Artikelnummer: 10363036
Fabrikantnummer: 10066411
EAN: 4007685020664
Wiska ESKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad metrisch, nom. draadmaat metrisch/Pg 16, spoed schroefdraad 1.5mm, schroefdraadlengte 9mm, sleutelwijdte 20mm, zeska
Artikelnummer: 10363039
Fabrikantnummer: 10066412
EAN: 4007685020671
Wiska ESKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad metrisch, nom. draadmaat metrisch/Pg 20, spoed schroefdraad 1.5mm, schroefdraadlengte 10mm, sleutelwijdte 24mm, zesk
Artikelnummer: 10363042
Fabrikantnummer: 10066413
EAN: 4007685020688
Wiska ESKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad metrisch, nom. draadmaat metrisch/Pg 25, spoed schroefdraad 1.5mm, schroefdraadlengte 10mm, sleutelwijdte 29mm, zesk
Artikelnummer: 10363045
Fabrikantnummer: 10066414
EAN: 4007685020695
Wiska ESKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad metrisch, nom. draadmaat metrisch/Pg 32, spoed schroefdraad 1.5mm, schroefdraadlengte 12mm, sleutelwijdte 36mm, zesk
Artikelnummer: 10363051
Fabrikantnummer: 10066416
EAN: 4007685020718
Wiska ESKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad metrisch, nom. draadmaat metrisch/Pg 50, spoed schroefdraad 1.5mm, schroefdraadlengte 14mm, sleutelwijdte 55mm, zesk
Artikelnummer: 10363054
Fabrikantnummer: 10066417
EAN: 4007685020725
Wiska ESKV wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad metrisch, nom. draadmaat metrisch/Pg 63, spoed schroefdraad 1.5mm, schroefdraadlengte 15mm, sleutelwijdte 68mm, zesk
Artikelnummer: 20305175
Fabrikantnummer: 10069007
EAN: 4007685036054
kabelwartel, RVS, M63x1,5 doorlaat 32-48mm
Artikelnummer: 20303099
Fabrikantnummer: USG 22554 PCN
EAN: 4050366228415
Pflitsch Splitgland USG wartel kabel-/buisinvoer recht, kunststof, lichtgrijs, type schroefdraad metrisch, nom. draadmaat metrisch/Pg 25, spoed schroefdraad 1.5mm, schroefdraadlengte 11mm, sleutelwijd
Artikelnummer: 20303098
Fabrikantnummer: BG240VA
EAN: 4050366131487
Pflitsch Blueglobe wartel kabel-/buisinvoer recht, metaal, type schroefdraad metrisch, nom. draadmaat metrisch/Pg 40, spoed schroefdraad 1.5mm, schroefdraadlengte 8mm, sleutelwijdte 45mm, zeskant hoek
Wartels, moeren en blinddoppen helpen u bij het veilig en betrouwbaar afwerken van uw installatie
Een nette kabelinvoer is meer dan alleen een opening afsluiten. Met wartels voer je kabels gecontroleerd door en zorg je voor grip en afdichting, terwijl moeren de wartel stevig verankeren in een wand of behuizing. Een blinddop gebruik je als een doorvoer nog niet nodig is of als je een reserve-invoer wilt afdichten. Zo blijft de kast of doos beter beschermd tegen stof en vocht en voorkom je dat kabels langs scherpe randen kunnen schuren.
Bij je keuze is het slim om eerst te bepalen waar de invoer komt. In een behuizing met voldoende wanddikte kan een wartel vaak direct in de schroefdraad. Bij dunwandige behuizingen of plaatwerk heb je meestal aan de binnenzijde een wartelmoer nodig. Een blinddop kies je op dezelfde schroefdraadmaat als de bestaande opening. Let ook op materiaal en omgeving. Kunststof is licht en corrosievrij, metaal is robuuster en beter bestand tegen mechanische belasting. Werk je met veel aansluitdozen, kijk dan ook naar de combinatie met een passende kabeldoos zodat maatvoering en afdichting goed op elkaar aansluiten.
Wil je sneller de juiste set samenstellen, filter dan op schroefdraadmaat, materiaal en toepassing. Zo voorkom je dat je een wartel kiest die wel in de opening past, maar niet goed afdicht op jouw kabelmantel.

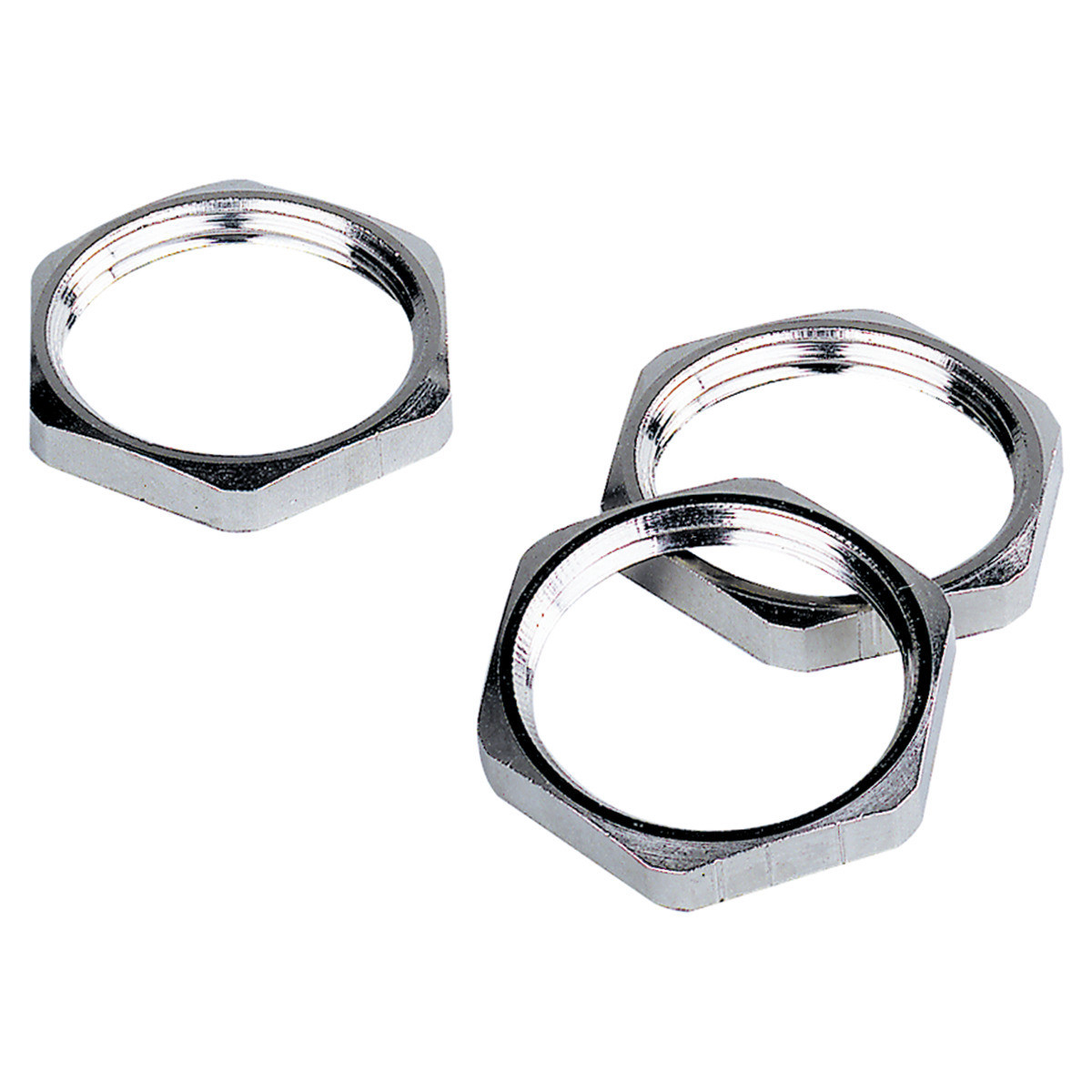

Wartelmoeren en hun toepassingen met aandacht voor wartel moer en kabelwartel
Een wartelmoer lijkt een klein onderdeel, maar bepaalt vaak of een kabelwartel echt betrouwbaar vastzit. Je gebruikt wartelmoeren vooral bij doorvoeren in plaatmateriaal, dunwandige kasten of wanneer je van binnenuit wilt borgen zodat de wartel niet kan meedraaien. Dat is belangrijk bij kabels die kunnen trekken of bewegen, bijvoorbeeld door trillingen of bij regelmatig onderhoud.
Bij het combineren van een kabelwartel met een wartelmoer let je op twee vormen van compatibiliteit. Ten eerste moet de schroefdraad exact overeenkomen, zodat de moer soepel pakt en niet kruislings aantrekt. Ten tweede speelt de montageruimte mee. In compacte behuizingen kan een hoge moer in de weg zitten bij rijgklemmen of kabelgoten. Dan is een lagere uitvoering of een andere positie van de wartel vaak praktischer.
Ook de materiaalkeuze telt mee. Een metalen wartel met een metalen moer geeft een stevige verbinding en past goed wanneer je extra mechanische belasting verwacht. Kunststof moeren zijn juist handig bij kunststof behuizingen en in situaties waar corrosie een rol speelt. Werk je met aftakkingen en verbindingen in een doos, stem de doorvoeren dan af op de beschikbare invoeren van een lasdoos zodat je niet hoeft te improviseren met adapters.
Vergelijk in het assortiment vooral op schroefdraadtype, hoogte van de moer, materiaal en of de moer bedoeld is voor binnen- of buitenmontage. Zo kies je een wartelmoer die niet alleen past, maar ook langdurig stevig blijft klemmen.
De juiste maat kiezen voor wartels met nadruk op wartels maten en wartel maten
De meeste fouten met wartels ontstaan door verwarring over maten. Met wartels maten bedoelen we enerzijds de schroefdraadmaat van de wartel, zoals M16, M20 of M25, en anderzijds het klembereik voor de kabeldiameter. Een wartel kan dus prima in de opening passen, maar toch lekken of te weinig trekontlasting geven als de kabel buiten het klembereik valt. Andersom kan een wartel die de kabel goed klemt, niet passen in de bestaande doorvoer.
Begin daarom altijd bij de opening. Meet of controleer de bestaande maat in de behuizing, wartelplaat of doos. Daarna kijk je naar de buitendiameter van de kabel, inclusief eventuele mantel of extra bescherming. Werk je met meerdere kabeltypes in één project, dan loont het om per kabelgroep te standaardiseren op een paar wartel maten, zodat je minder varianten hoeft te beheren en sneller monteert.
Houd ook rekening met de toepassing. Voor flexibele kabels met een zachte mantel wil je een wartel die gelijkmatig klemt zonder de mantel te beschadigen. Voor buitenopstellingen of natte ruimtes is een goede afdichting belangrijker dan een maat die net aan past. Werk je met verschillende soorten behuizingen en deksels, stem de doorvoeren dan af op het systeem dat je gebruikt binnen dozen, deksels en toebehoren, zodat doorvoeren en afdichtingen consistent blijven.
- Kies eerst de schroefdraadmaat op basis van de bestaande opening of de gewenste doorvoermaat
- Controleer daarna het klembereik en neem de echte kabel buitendiameter als uitgangspunt
- Filter vervolgens op materiaal en omgeving zodat afdichting en mechanische sterkte passen bij de toepassing
Twijfel je tussen twee maten, dan is het meestal beter om de variant te nemen waarbij jouw kabel in het midden van het klembereik valt. Dat geeft de meest stabiele afdichting en trekontlasting.
Technische specificaties en voordelen van M20 wartels en m20 wartel varianten
Een m20 wartel is een van de meest gebruikte maten in besturingskasten, verdeelkasten en machinebouw. M20 is populair omdat het een praktische balans biedt tussen doorvoercapaciteit en compacte montage. Daardoor kom je M20 vaak tegen als standaard doorvoermaat in behuizingen en wartelplaten. Heb je al openingen met deze maat, dan is het slim om consequent bij M20 te blijven om ombouw en verloopstukken te vermijden.
Bij M20 wartels vergelijk je vooral op het klembereik, de afdichting en het materiaal. Het klembereik bepaalt welke kabeldiameters je betrouwbaar kunt klemmen. Let erop dat kabels met een dikke buitenmantel of extra afscherming al snel een grotere buitendiameter hebben dan je op basis van aderdikte verwacht. Voor de afdichting is het relevant of je binnen, buiten of in een stoffige omgeving werkt. Een m20 wartel met een goede afdichtring en een passende wartelmoer helpt voorkomen dat vocht via de schroefdraad of langs de kabel naar binnen trekt.
Ook de mechanische uitvoering kan verschillen. Sommige M20 wartels zijn gemaakt voor snelle montage, andere voor maximale grip en trekontlasting. Werk je met buis of leidingwerk richting de kast, kijk dan of jouw opbouw logisch aansluit op installatiebuis en toebehoren, zodat bochten, invoeren en doorvoeren netjes op elkaar aansluiten.
Maak je keuze door te filteren op M20 schroefdraad, daarna op kabeldiameterbereik en tot slot op materiaal. Zo kom je snel uit bij een M20 wartel die in de opening past en de kabel correct afdicht.
Hummel wartels: kwaliteit en compatibiliteit voor veeleisende installaties
Hummel wartels worden vaak gekozen wanneer je hoge eisen stelt aan pasvorm, duurzaamheid en consistente maatvoering. Dat merk je vooral in projecten met veel identieke doorvoeren, waar betrouwbaarheid belangrijker is dan ongeveer passend. Denk aan kastenbouw, machinepanelen en industriële omgevingen met trillingen of wisselende temperaturen. Dan wil je dat schroefdraad, afdichting en klemdeel telkens hetzelfde gedrag geven bij montage.
Bij het selecteren van Hummel wartels kijk je net als bij andere merken naar schroefdraadmaat en klembereik, maar compatibiliteit in het totaalplaatje weegt zwaarder. Gebruik je metalen behuizingen of industriële kasten, dan is een metalen uitvoering vaak logisch. Werk je in omgevingen met hogere mechanische belasting of waar kabels regelmatig bewegen, kies dan een variant met stevige trekontlasting en een afdichting die past bij jouw omgeving. In industriële toepassingen loont het om te kijken naar de standaardisatie van componenten binnen industrieel, zodat wartels, behuizingen en toebehoren goed op elkaar zijn afgestemd.
Let bij het vergelijken ook op praktische montage-eigenschappen. Past de sleutelmaat bij jouw gereedschap, is er voldoende ruimte voor de wartelmoer, en sluit de afdichting goed aan op jouw kabelmantel. Filter in het assortiment op Hummel, vervolgens op maat zoals M20 en op het kabelbereik. Zo houd je grip op compatibiliteit en voorkom je verrassingen tijdens montage.
Maak je selectie door eerst de juiste maat te kiezen, daarna te verfijnen op kabeldiameter en materiaal, en tot slot te vergelijken op afdichting en montageruimte. Daarmee kom je snel bij de uitvoering die in jouw installatie het langst probleemloos blijft presteren.
