Eaton 8-polige vlakbandkabel lengte: 100 M - 116026
Artikelnummer: 10320247 | Fabrikantnummer: 116026 | EAN: 4015081157662

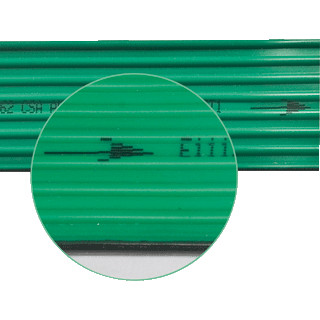

Deze afbeelding kan afwijken
Omschrijving
Eaton Industries SmartWire Darwin 4 vlakkabel, nom. geleiderdoorsnede 0.23mm², samenstelling geleider klasse 2 = samengeslagen, 8 aders, aderisolatie PVC, adercodering kleur, mantelmateriaal PVC, mantel groen, brandvertraging vlgs. EN 60332-1-2, kabelbreedte circa 21mm, kabelhoogte circa 21mm,
Het productnummer van de fabrikant is 116026. Het EAN nummer is 4015081157662. Het interne artikelnummer is 10320247.
Aanvullende informatie
SmartWire-DT vlakbandkabel voor de verbinding van de SWD-deelnemer binnen de schakelkast, 100m, 8-polig, niet geprefabriceerd
» Bekijk uitgebreide informatie op de website van Eaton
Specificaties
| Klasse |
Data- en communicatiekabel (koper)
Toon alle producten van deze klasse |
| Merk |
Eaton
Toon alle producten van Eaton |
| Serie |
SWD4
Toon alle producten in deze serie |
| Mantelkleur | Groen |
| Getwist | Per twee |
| Adercodering | Kleur |
| Aantal aders | 8 |
| Afscherming collectief | Geen |
| AWG-maat | 24 |
| Samenstelling geleider | Klasse 2 = samengeslagen |
| Afscherming groepen | Folie |
| Litze | Nee |
| Kabelbreedte circa | 17.5 mm |
| Categorie | Overig |
| Nom. geleiderdoorsnede | 0.23 mm² |
| Karakteristieke impedantie | 100 Ohm |
| NVP waarde | 66.7 % |
| Rookarm volgens IEC 61034-2 | Nee |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Kabeltype | Overig |
| Bewapening/armering | Geen |
| Met knaagdierbescherming | Nee |
| Kabel dwarswaterdicht | Nee |
| Kabel langswaterdicht | Ja |
| Aantal groepen getwist | 0 |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Buitendiameter circa | 17.5 mm |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Samenslag | Bundel |
| Oppervlakte geleider | Vertind |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -30 - 105 °C |
| Specificatie aderisolatie | Overig |
| Specificatie mantelmateriaal | Overig |
| Adercodering volgens HD 308 S2 | Nee |
| Gecertificeerd voor scheepsapplicaties | Nee |
| Geschikt als telefoonkabel | Nee |
| Geschikt als computer data kabel | Nee |
| Geschikt als signaalkabel | Ja |
| Nom. spanning U | 24 V |
| Geleidermateriaal | Overig |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Nom. geleiderdiameter | 1.35 mm |
| Chemische bescherming | Overig |
| Min. toegestane buigradius flexibele toepassing met geforceerde geleiding | 15 mm |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 15 mm |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 7.5 mm |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -10 - 105 °C |
| Materiaal bewapening | Overig |
| Max. treksterkte tijdens aanleggen | 0.012 kN |
| Compatibel met Grade2TV volgens XP-C 90-483 | Nee |
| Compatibel met Grade3TV volgens XP-C 90-483 | Nee |
| Type keuring voor verwerking in aarde/ondergrond | Overig |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Nee |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Kabelgeometrie | Vlak/plat |
| Kabelhoogte circa | 40 mm |
| Brandvertraging volgens IEC 60332-1-2 | Nee |
| Met ripkoord | Nee |
| Geschikt voor gebruik als beveiligingsalarmkabel | Nee |
| Duplex | Nee |
| Functiebehoud volgens IEC 60331-23 | Nee |
| Brandklasse volgens EN 13501-6: rookontwikkeling | Geen |
| Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes | Geen |
| Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad | Geen |
| Brandklasse volgens EN 13501-6: klasse | Geen |
| Aantal mantellagen | 0 |
