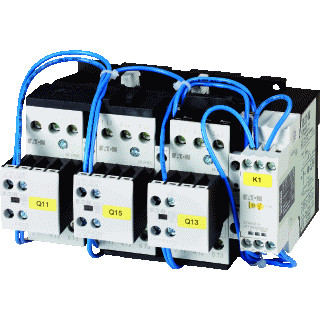

Eaton Automatische sterdriehoekschakelaar sdainlm70(110v50hz,120V60HZ) - 239892

Artikelnummer: 22354738 | Fabrikantnummer: 239892 | EAN: 4015082398927

Productinformatie Omschrijving Specificaties Over Eaton

Omschrijving

Het productnummer van de fabrikant is 239892. Het EAN nummer is 4015082398927. Het interne artikelnummer is 22354738.

Eaton Industries SDAINL magneetschakelaarcombinatie, (hxbxd) 115x188x147mm, aansluitwijze hoofdstroomcircuit schroefaansluiting, type stuurspanning AC, nom. bedrijfsstroom Ie bij AC-3, 40 70A, nom. vermogen bij AC-3, 400 V 37kW, beschermingsgraad (IP) IP00, beschermingsgraad (NEMA) overig,

Aanvullende informatie sterdriehoek-schakelaarcombinatie, Toepassing: Schakelaarcombinaties voor de motorstart in sterdriehoek, Schakelfrequentie: max. 30 starts/uur, Gebruikscategorie: AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, Nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 70 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 18.5 kW, 380 V 400 V: P= 37 kW, 500 V: P= 45 kW, 660 V 690 V: P= 37 kW, max. omschakeltijd: 20 s, Bedieningsspanning: 110 V 50 Hz, 120 V 60 Hz, Stroomtype AC/DC: wisselstroombekrachtiging, componenten van de combinatie netschakelaar Q11: DILM40, + DILM150-XHI11, driehoekschakelaar Q15: DILM40, + DILM150-XHI31 type, sterschakelaar Q13: DILM40, + DILM150-XHI11 type, tijdrelais K1: ETR4-51 type, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd.

» Bekijk uitgebreide informatie op de website van Eaton Specificaties

Klasse	Magneetschakelaarcombinatie Toon alle producten van deze klasse
Merk	Eaton Toon alle producten van Eaton
Serie	SDAINL Toon alle producten in deze serie
Breedte	188 mm
Beschermingsgraad (IP)	IP00
Aantal hulpcontacten als maakcontact	1
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als verbreekcontact	1
Type stuurspanning	AC
Hoogte	115 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V	70 A
Nom. vermogen bij AC-3, 400 V	37 kW
Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit	Schroefaansluiting
Nom. bedrijfsstroom Ie bij AC-1, 400 V	70 A
Diepte	147 mm
Spanningstype van de bedrijfsspanning	AC
Aantal hulpcontacten als wisselcontact	0
Aantal hoofdcontacten als verbreekcontact	0
Functie	Ster-driehoek magneetschakelaar
Beschermingsgraad (NEMA)	Overig
Nom. stuurspanning bij AC 50 Hz	110 - 110 V
Nom. stuurspanning bij AC 60 Hz	120 - 120 V
Aantal hoofdcontacten als maakcontact	9
Bedrijfsspanning bij AC 50 Hz	230 - 690 V
Bedrijfsspanning bij AC 60 Hz	230 - 690 V
Geschikt voor railmontage	Nee
Categorieën	Materialen voor schakelen en besturen laagspanning Industrieel
