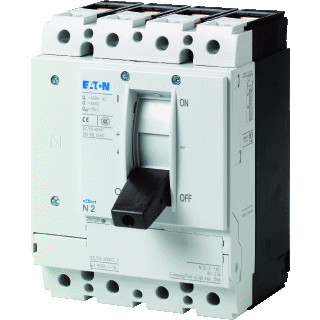

Eaton NZM lastscheider ip20 4P 160a - 167688
Artikelnummer: 20072111 | Fabrikantnummer: 167688 | EAN: 4015081642311
Deze afbeelding kan afwijken
Omschrijving
Eaton Industries lastscheider, apparaatbouwvorm inbouwapparaat vaste inb., nom. continustroom Iu 160A, uitvoering als hoofdschakelaar, uitvoering als werkschakelaar, 4 polen, uitvoering als noodstopinrichting, bedieningselement zwart, 1 schakelaars, motoraandrijving optioneel,
Het productnummer van de fabrikant is 167688. Het EAN nummer is 4015081642311. Het interne artikelnummer is 20072111.
Aanvullende informatie
NZM
Lastscheider N..DC in de speciale uitvoering tot maximaal 1500 VDC zijn 1- of 2-polig bruikbaar. Deze voldoen aan de scheidingseigenschappen ook voor geaarde IT-netwerken. Toebehoren zoals bijv. brugmodules, aansluitklemmen en deurkoppelingshandgrepen zorgen voor de individuele inbouw in de meest uiteenlopende verdelersystemen. Hulpcontacten, spanningsafschakelspoelen en afstandsbedieningen maken de signalering en automatisering mogelijk.Opmerking: hoofdschakelaareigenschappen inclusief dwangmatigheid conform IEC/EN 60204 en VDE 0113. Scheidereigenschappan conform IEC/EN 60947-3 en VDE 0660. Aansluittechniek: voor 2-polig schakelen is een serieschakeling overeenkomstig de gegeven aansluitmogelijkheden nodig. Zie toebehoren brugbouwsets. Schakelaar niet combineerbaar met steek-/uitrijtechniek en/of aansluiting op achterzijde.Bij ongeaarde netwerken > 1000VDC installatie zodanig uitvoeren, dat de waarschijnlijkheid van een dubbele aardsluiting verwaarloosbaar klein is.
» Bekijk uitgebreide informatie op de website van Eaton
Specificaties
Lastscheider N..DC in de speciale uitvoering tot maximaal 1500 VDC zijn 1- of 2-polig bruikbaar. Deze voldoen aan de scheidingseigenschappen ook voor geaarde IT-netwerken. Toebehoren zoals bijv. brugmodules, aansluitklemmen en deurkoppelingshandgrepen zorgen voor de individuele inbouw in de meest uiteenlopende verdelersystemen. Hulpcontacten, spanningsafschakelspoelen en afstandsbedieningen maken de signalering en automatisering mogelijk.Opmerking: hoofdschakelaareigenschappen inclusief dwangmatigheid conform IEC/EN 60204 en VDE 0113. Scheidereigenschappan conform IEC/EN 60947-3 en VDE 0660. Aansluittechniek: voor 2-polig schakelen is een serieschakeling overeenkomstig de gegeven aansluitmogelijkheden nodig. Zie toebehoren brugbouwsets. Schakelaar niet combineerbaar met steek-/uitrijtechniek en/of aansluiting op achterzijde.Bij ongeaarde netwerken > 1000VDC installatie zodanig uitvoeren, dat de waarschijnlijkheid van een dubbele aardsluiting verwaarloosbaar klein is.
| Klasse |
Lastscheider
Toon alle producten van deze klasse |
| Merk |
Eaton
Toon alle producten van Eaton |
| Serie |
MCCB's & Accessoires
Toon alle producten in deze serie |
| Breedte | 140 mm |
| Vergrendelbaar | Ja |
| Aantal polen | 4 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Motoraandrijving optioneel | Ja |
| Nom. continustroom Iu | 160 A |
| Uitvoering van het bedieningselement | Tuimelaar |
| Motoraandrijving geïntegreerd | Nee |
| Nom. vermogen bij AC-3, 400 V | 0 kW |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Voorwaardelijke nom. kortsluitstroom Iq | 0 kA |
| Kleur bedieningselement | Zwart |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Hoogte | 184 mm |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Uitvoering als noodstopinrichting | Ja |
| Schakelvermogen bij 400 V | 0 kW |
| Nom. vermogen, AC-23, 400 V | 0 kW |
| Nom. continustroom, AC-21, 400 V | 0 A |
| Uitvoering als werkschakelaar | Ja |
| Geschikt voor tussenbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 0 V |
| Uitvoering als omkeerschakelaar | Nee |
| Uitschakelspoel optioneel | Ja |
| Diepte | 149 mm |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aantal schakelaars | 1 |
| Toegelaten korte-duur stroom Icw | 3.6 kA |
| Bedrijfsspanning (meetspanning) | 1500 - 1500 V |
| Beschermingsgraad (NEMA) | Overig |
| Nom. continustroom, AC-23, 400 V | 0 A |
| Geschikt voor vloermontage | Nee |
| Met voorbereide bekabeling | Nee |
| Aansluitdoorsnede | - mm² |
| Categorieën | Groepenkasten |
