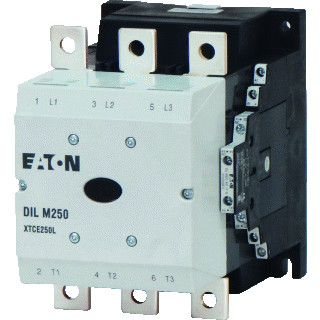

Eaton Dilm magneetschakelaar DC 132KW 250a ac3 railaansluiting 3cont - 208199

Artikelnummer: 12394939 | Fabrikantnummer: 208199 | EAN: 4015082081997

Omschrijving

Het productnummer van de fabrikant is 208199. Het EAN nummer is 4015082081997. Het interne artikelnummer is 12394939.

Eaton Industries magneetschakelaar, nom. spoelspanning Us bij DC 24 - 48V, type spoelspanning DC, nom. bedrijfsstroom Ie bij AC-1, 40 429A, nom. bedrijfsstroom Ie bij AC-3, 40 250A, nom. vermogen bij AC-3, 400 V 132kW, nom. bedrijfsstroom Ie bij AC-4, 40 200A, nom. vermogen Ie bij AC-4, 400 V 110kW,
Aanvullende informatie Magneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Comfort apparaten groter dan 170 A, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefaansluiting, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 250 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 430 A, in kast: Ith= 300 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 825 A, in kast: Ith= 742 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V690 V: P= 170 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 62 kW, 380 V 400 V: P= 110 kW, 660 V690 V: P= 137 kW, Combineerbaar met hulpcontactblok: DILM820-XHI, Contacten M = maakcontact: 2 M, Contacten V = verbreekcontact: 2 V, Aanwijzingen: Geïntegreerd dempelement in de aanstuurelektronica, Bij 660, 690 of 1000 V niet direct omkeren., Stroomtype AC/DC: gelijkstroombekrachtiging
» Bekijk uitgebreide informatie op de website van Eaton Specificaties
Klasse Magneetschakelaar
Toon alle producten van deze klasse
Merk Eaton
Toon alle producten van Eaton
Serie DILM
Toon alle producten in deze serie
Breedte 140 mm
Aantal hulpcontacten als verbreekcontact 2
Aantal hulpcontacten als maakcontact 2
Type stuurspanning DC
Aansluitwijze hoofdstroomcircuit Railaansluiting
Modulaire uitvoering (voor railmontage) Nee
Aantal hoofdcontacten als maakcontact 3
Nom. vermogen bij AC-3, 400 V 132 kW
Diepte 208 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V 250 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V 200 A
Hoogte 189 mm
Aantal hoofdcontacten als verbreekcontact 0
Nom. vermogen bij AC-4, 400 V 110 kW
Nom. vermogen NEMA 149 kW
Nom. stuurspanning bij DC 24 - 48 V
Nom. stuurspanning bij AC 50 Hz 0 - 0 V
Nom. stuurspanning bij AC 60 Hz 0 - 0 V
