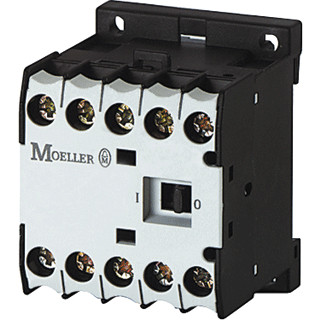

Eaton Dilem magneetschakelaar DC 4KW 9a ac3 schroefaansluiting 3cont - 010325

Artikelnummer: 20376730 | Fabrikantnummer: 010325 | EAN: 4015080103257

Productinformatie Omschrijving Specificaties Over Eaton

Omschrijving

Het productnummer van de fabrikant is 010325. Het EAN nummer is 4015080103257. Het interne artikelnummer is 20376730.

Eaton Industries DILE M magneetschakelaar, nom. spoelspanning Us bij DC 220V, type spoelspanning DC, nom. bedrijfsstroom Ie bij AC-1, 40 20A, nom. bedrijfsstroom Ie bij AC-3, 40 9A, nom. vermogen bij AC-3, 400 V 4kW, 1 hulpcontacten als maakcon, aansluitwijze hoofdstroomcircuit schroefaansluiting,

Aanvullende informatie Magneetschakelaar, Toepassing: Mini-hulprelais voor motoren en ohmse belastingen, Magneetschakelaars DILEM, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd., Beschrijving: met hulpcontact, polen: 3-polig, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 9 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 22 A, in kast: Ith= 16 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 50 A, in kast: Ith= 40 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V690 V: P= 3 kW, Toepasbaar voor: DILEM, DILE, Contacten M = maakcontact: 1 M, Stroomtype AC/DC: gelijkstroombekrachtiging

» Bekijk uitgebreide informatie op de website van Eaton Specificaties

Klasse	Magneetschakelaar Toon alle producten van deze klasse
Merk	Eaton Toon alle producten van Eaton
Serie	DILEM Toon alle producten in deze serie
Breedte	45 mm
Aantal hulpcontacten als maakcontact	1
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Type stuurspanning	DC
Diepte	54 mm
Modulaire uitvoering (voor railmontage)	Nee
Hoogte	58 mm
Nom. vermogen bij AC-3, 400 V	4 kW
Nom. bedrijfsstroom Ie bij AC-3, 400 V	9 A
Aantal hoofdcontacten als maakcontact	3
Nom. bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V	6.6 A
Aantal hulpcontacten als verbreekcontact	0
Aantal hoofdcontacten als verbreekcontact	0
Nom. vermogen bij AC-4, 400 V	3 kW
Nom. vermogen NEMA	3.7 kW
Nom. stuurspanning bij DC	220 - 220 V
Bedrijfsspanning bij AC 50 Hz	24 - 690 V
Bedrijfsspanning bij AC 60 Hz	24 - 690 V
