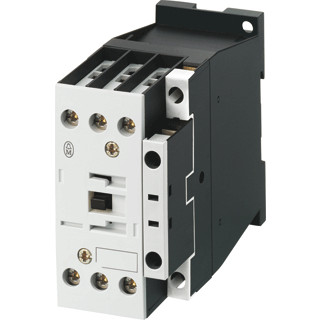

Eaton Dilm magneetschakelaar ac 7,5KW 18a ac3 schroefaansluiting 3cont - 277003

Artikelnummer: 20376404 | Fabrikantnummer: 277003 | EAN: 4015082770037

Gerelateerde producten:

Eaton Overbelastingsrelais thermisch ZB32-32 24..32a

Eaton Overbelastingsrelais thermisch ZB32-4 2,4..4a

Eaton Overbelastingsrelais thermisch ZB32-1,6 1..1,6a

Eaton Overbelastingsrelais thermisch ZB32-10 6..10a

Bekijk alle gerelateerde producten

Productinformatie Omschrijving Specificaties Gerelateerde producten Over Eaton

Omschrijving

Het productnummer van de fabrikant is 277003. Het EAN nummer is 4015082770037. Het interne artikelnummer is 20376404.

Eaton Industries DILM magneetschakelaar, nom. spoelspanning Us bij AC 50Hz 220V, nom. spoelspanning Us bij AC 60Hz 240V, type spoelspanning AC, nom. bedrijfsstroom Ie bij AC-1, 40 40A, nom. bedrijfsstroom Ie bij AC-3, 40 18A, nom. vermogen bij AC-3, 400 V 7.5kW, nom. bedrijfsstroom Ie bij AC-4,

Aanvullende informatie Magneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Magneetschakelaars tot 170 A, 3-polig, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd., polen: 3-polig, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 18 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 40 A, in kast: Ith= 32 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 88 A, in kast: Ith= 80 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V690 V: P= 11 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V690 V: P= 6.5 kW, Combineerbaar met hulpcontactblok: DILM32-XHI.., DILA-XHI(V).., Contacten M = maakcontact: 1 M, Aanwijzingen: Contactbezetting conform EN 50012., Stroomtype AC/DC: wisselstroombekrachtiging

» Bekijk uitgebreide informatie op de website van Eaton Specificaties

Klasse	Magneetschakelaar Toon alle producten van deze klasse
Merk	Eaton Toon alle producten van Eaton
Serie	DILM Toon alle producten in deze serie
Breedte	45 mm
Aantal hulpcontacten als maakcontact	1
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Type stuurspanning	AC
Hoogte	85 mm
Modulaire uitvoering (voor railmontage)	Nee
Nom. bedrijfsstroom Ie bij AC-3, 400 V	18 A
Nom. vermogen bij AC-3, 400 V	7.5 kW
Aantal hoofdcontacten als maakcontact	3
Nom. bedrijfsstroom Ie bij AC-1, 400 V	40 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V	10 A
Diepte	97 mm
Aantal hulpcontacten als verbreekcontact	0
Aantal hoofdcontacten als verbreekcontact	0
Nom. vermogen bij AC-4, 400 V	4.5 kW
Nom. vermogen NEMA	7.4 kW
Nom. stuurspanning bij AC 50 Hz	220 - 220 V
Nom. stuurspanning bij AC 60 Hz	240 - 240 V
Bedrijfsspanning bij AC 50 Hz	24 - 690 V
Bedrijfsspanning bij AC 60 Hz	24 - 690 V
