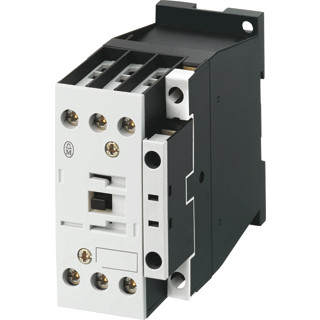

Eaton Dilm magneetschakelaar ac 15KW 32a ac3 schroefaansluiting 3cont - 277280

Artikelnummer: 20375512 | Fabrikantnummer: 277280 | EAN: 4015082772802

Productinformatie Omschrijving Specificaties Over Eaton

Omschrijving Eaton Industries DILM magneetschakelaar, nom. spoelspanning Us bij AC 50Hz 48V, type spoelspanning AC, nom. bedrijfsstroom Ie bij AC-1, 40 45A, nom. bedrijfsstroom Ie bij AC-3, 40 32A, nom. vermogen bij AC-3, 400 V 15kW, nom. bedrijfsstroom Ie bij AC-4, 40 15A, nom. vermogen Ie bij AC-4, 400 V 7kW,

Aanvullende informatie Magneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Magneetschakelaars tot 170 A, 3-polig, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd., polen: 3-polig, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 32 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 45 A, in kast: Ith= 36 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 100 A, in kast: Ith= 90 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V230 V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V690 V: P= 17 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V690 V: P= 10 kW, Combineerbaar met hulpcontactblok: DILA-XHI(V).., Contacten V = verbreekcontact: 1 V, Aanwijzingen: Contactbezetting conform EN 50012., met Spiegel-contact., Stroomtype AC/DC: wisselstroombekrachtiging

» Bekijk uitgebreide informatie op de website van Eaton Specificaties

Klasse	Magneetschakelaar Toon alle producten van deze klasse
Merk	Eaton Toon alle producten van Eaton
Serie	DILM Toon alle producten in deze serie
Breedte	45 mm
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als verbreekcontact	1
Type stuurspanning	AC
Hoogte	85 mm
Modulaire uitvoering (voor railmontage)	Nee
Nom. vermogen bij AC-3, 400 V	15 kW
Nom. bedrijfsstroom Ie bij AC-3, 400 V	32 A
Aantal hoofdcontacten als maakcontact	3
Nom. bedrijfsstroom Ie bij AC-1, 400 V	45 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V	15 A
Diepte	97 mm
Aantal hulpcontacten als maakcontact	0
Aantal hoofdcontacten als verbreekcontact	0
Nom. vermogen bij AC-4, 400 V	7 kW
Nom. vermogen NEMA	14.9 kW
Nom. stuurspanning bij DC	0 - 0 V
Nom. stuurspanning bij AC 60 Hz	0 - 0 V
Nom. stuurspanning bij AC 50 Hz	48 - 48 V
Bedrijfsspanning bij AC 50 Hz	24 - 690 V
Bedrijfsspanning bij AC 60 Hz	24 - 690 V
