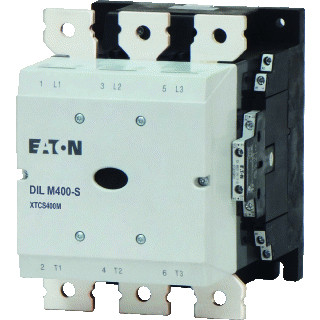

Eaton Dilm magneetschakelaar ac 200KW 400a ac3 railaansluiting 3cont - 274196

Artikelnummer: 20377905 | Fabrikantnummer: 274196 | EAN: 4015082741969

Gerelateerde producten:

Eaton Magneetschakelaar ster/drie.bedradingsset voor dilm40..M65

Eaton Hulpcontact voor dil0m dil3am85 dilm185-1000 1M 1V

Eaton Hulpcontact voor dil0m dil3am85 dilm185-1000 1M voor-.1V naijlend

Bekijk alle gerelateerde producten

Productinformatie Omschrijving Specificaties Gerelateerde producten Over Eaton

Omschrijving

Het productnummer van de fabrikant is 274196. Het EAN nummer is 4015082741969. Het interne artikelnummer is 20377905.

Eaton Industries magneetschakelaar, nom. spoelspanning Us bij AC 50Hz 220 - 240V, nom. spoelspanning Us bij AC 60Hz 220 - 240V, type spoelspanning AC, nom. bedrijfsstroom Ie bij AC-1, 40 612A, nom. bedrijfsstroom Ie bij AC-3, 40 400A, nom. vermogen bij AC-3, 400 V 200kW,

Aanvullende informatie Magneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Standaard apparaten groter dan 170 A, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefaansluiting, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 400 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 612 A, in kast: Ith= 450 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 1250 A, in kast: Ith= 1125 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V230 V: P= 125 kW, 380 V 400 V: P= 212 kW, 660 V690 V: P= 300 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 92 kW, 380 V 400 V: P= 160 kW, 660 V690 V: P= 240 kW, Combineerbaar met hulpcontactblok: DILM820-XHI, Contacten M = maakcontact: 2 M, Contacten V = verbreekcontact: 2 V, Aanwijzingen: Geïntegreerd dempelement in de aanstuurelektronica, Bij 660, 690 of 1000 V niet direct omkeren., Stroomtype AC/DC: wisselstroombekrachtiging

» Bekijk uitgebreide informatie op de website van Eaton Specificaties

Klasse	Magneetschakelaar Toon alle producten van deze klasse
Merk	Eaton Toon alle producten van Eaton
Serie	DILM Toon alle producten in deze serie
Breedte	160 mm
Aantal hulpcontacten als verbreekcontact	2
Aantal hulpcontacten als maakcontact	2
Type stuurspanning	AC
Aansluitwijze hoofdstroomcircuit	Railaansluiting
Modulaire uitvoering (voor railmontage)	Nee
Aantal hoofdcontacten als maakcontact	3
Nom. vermogen bij AC-3, 400 V	200 kW
Nom. bedrijfsstroom Ie bij AC-3, 400 V	400 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V	296 A
Aantal hoofdcontacten als verbreekcontact	0
Diepte	216 mm
Hoogte	209 mm
Bedrijfsspanning bij AC 50 Hz	220 - 240 V
Bedrijfsspanning bij AC 60 Hz	220 - 240 V
Nom. vermogen bij AC-4, 400 V	160 kW
Nom. vermogen NEMA	223 kW
Nom. stuurspanning bij AC 60 Hz	220 - 240 V
Nom. stuurspanning bij AC 50 Hz	220 - 240 V
Categorieën	Magneetschakelaar Industrieel
