Eaton Dilm magneetschakelaar ac 55KW 115a ac3 schroefaansluiting 4cont - 109923
Artikelnummer: 20377864 | Fabrikantnummer: 109923 | EAN: 4015081094899

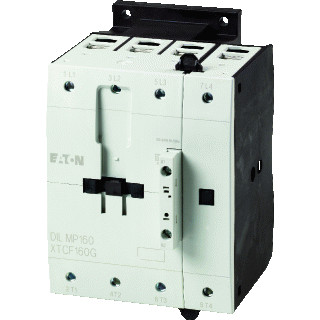

Deze afbeelding kan afwijken
Omschrijving
Eaton Industries magneetschakelaar, nom. spoelspanning Us bij AC 50Hz 100 - 120V, nom. spoelspanning Us bij AC 60Hz 100 - 120V, type spoelspanning AC, nom. bedrijfsstroom Ie bij AC-1, 40 200A, nom. bedrijfsstroom Ie bij AC-3, 40 115A, nom. vermogen bij AC-3, 400 V 55kW,
Het productnummer van de fabrikant is 109923. Het EAN nummer is 4015081094899. Het interne artikelnummer is 20377864.
Aanvullende informatie
Magneetschakelaar, Toepassing: Magneetschakelaar voor 4-polige verbruikers, Magneetschakelaars tot 200 A, 4-polig, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, Aansluittechniek: Schroefklemmen, polen: 4-polig, 380 V 400 V: Ie= 115 A, Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 200 A, in kast: Ith= 160 A, Thermische nominaal stroom 1-polig open: Ith= 516 A, in kast: Ith= 464 A, 220 V 230 V: P= 37 kW, 380 V 400 V: P= 55 kW, 660 V 690 V: P= 90 kW, Aanwijzingen: Contactbezetting conform EN 50012., Geïntegreerd dempelement in de aanstuurelektronica, Stroomtype AC/DC: wisselstroombekrachtiging
» Bekijk uitgebreide informatie op de website van Eaton
Specificaties
| Klasse |
Magneetschakelaar
Toon alle producten van deze klasse |
| Merk |
Eaton
Toon alle producten van Eaton |
| Serie |
DILM
Toon alle producten in deze serie |
| Breedte | 122 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC |
| Hoogte | 170 mm |
| Modulaire uitvoering (voor railmontage) | Nee |
| Diepte | 160 mm |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 115 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 136 A |
| Nom. vermogen bij AC-4, 400 V | 75 kW |
| Nom. vermogen NEMA | 93 kW |
| Nom. stuurspanning bij DC | 0 - 0 V |
| Nom. stuurspanning bij AC 50 Hz | 100 - 120 V |
| Nom. stuurspanning bij AC 60 Hz | 100 - 120 V |
| Bedrijfsspanning bij AC 50 Hz | 230 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 230 - 690 V |
