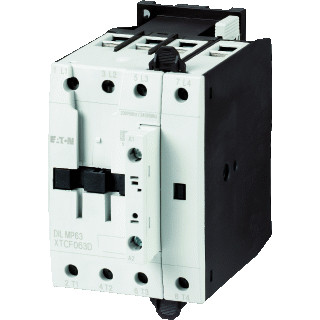

Eaton Dilm magneetschakelaar ac 18,5KW 40a ac3 schroefaansluiting 4cont - 109854

Artikelnummer: 20377819 | Fabrikantnummer: 109854 | EAN: 4015081094226

Productinformatie Omschrijving Specificaties Over Eaton

Omschrijving

Het productnummer van de fabrikant is 109854. Het EAN nummer is 4015081094226. Het interne artikelnummer is 20377819.

Eaton Industries magneetschakelaar, nom. spoelspanning Us bij AC 50Hz 230V, nom. spoelspanning Us bij AC 60Hz 230V, type spoelspanning AC, nom. bedrijfsstroom Ie bij AC-1, 40 63A, nom. bedrijfsstroom Ie bij AC-3, 40 40A, nom. vermogen bij AC-3, 400 V 18.5kW, nom. bedrijfsstroom Ie bij AC-4, 40 25A,

Aanvullende informatie Magneetschakelaar, Toepassing: Magneetschakelaar voor 4-polige verbruikers, Magneetschakelaars tot 200 A, 4-polig, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, Aansluittechniek: Schroefklemmen, polen: 4-polig, 380 V 400 V: Ie= 40 A, Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 63 A, in kast: Ith= 50 A, Thermische nominaal stroom 1-polig open: Ith= 162 A, in kast: Ith= 146 A, 220 V 230 V: P= 12.5 kW, 380 V 400 V: P= 18.5 kW, 660 V 690 V: P= 23 kW, Aanwijzingen: Contactbezetting conform EN 50012., Stroomtype AC/DC: wisselstroombekrachtiging

» Bekijk uitgebreide informatie op de website van Eaton Specificaties

Klasse	Magneetschakelaar Toon alle producten van deze klasse
Merk	Eaton Toon alle producten van Eaton
Serie	DILM Toon alle producten in deze serie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Type stuurspanning	AC
Breedte	74 mm
Hoogte	115 mm
Modulaire uitvoering (voor railmontage)	Nee
Diepte	132 mm
Nom. vermogen bij AC-3, 400 V	18.5 kW
Nom. bedrijfsstroom Ie bij AC-4, 400 V	25 A
Nom. bedrijfsstroom Ie bij AC-3, 400 V	40 A
Aantal hoofdcontacten als maakcontact	4
Nom. bedrijfsstroom Ie bij AC-1, 400 V	63 A
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hoofdcontacten als verbreekcontact	0
Nom. vermogen bij AC-4, 400 V	12 kW
Nom. vermogen NEMA	22 kW
Nom. stuurspanning bij DC	0 - 0 V
Nom. stuurspanning bij AC 50 Hz	230 - 230 V
Nom. stuurspanning bij AC 60 Hz	230 - 230 V
Bedrijfsspanning bij AC 50 Hz	230 - 690 V
Bedrijfsspanning bij AC 60 Hz	230 - 690 V
