Eaton Automatische sterdriehoekschakelaar sdainlm55(230v50hz,240V60HZ) - 278411

Artikelnummer: 10543933 | Fabrikantnummer: 278411 | EAN: 4015082784119

Gerelateerde producten:

Eaton Electronisch bev.relais zeb32 1-5a direct aanbouw

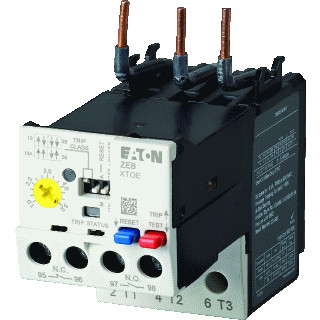

Eaton Electronisch bev.relais zeb32 9-45a direct aanbouw

Eaton RC-kring voor dilm17..32 dilmp32..45 (110..240vac)

Bekijk alle gerelateerde producten

Productinformatie Omschrijving Specificaties Gerelateerde producten Over Eaton

Omschrijving

Het productnummer van de fabrikant is 278411. Het EAN nummer is 4015082784119. Het interne artikelnummer is 10543933.

Eaton Industries SDAINL M automatische sterdriehoekschakelaar, nom. spoelspanning Us bij AC 50Hz 230V, nom. spoelspanning Us bij AC 60Hz 240V, type spoelspanning AC, nom. bedrijfsstroom Ie bij AC-3, 40 55A, nom. vermogen bij AC-3, 400 V 30kW, aansluitwijze hoofdstroomcircuit schroefaansluiting,

Aanvullende informatie sterdriehoek-schakelaarcombinatie, Toepassing: Schakelaarcombinaties voor de motorstart in sterdriehoek, Schakelfrequentie: max. 30 starts/uur, Toebehoren: Sterdriehoekcombinaties SDAINL, Gebruikscategorie: AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, Nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 55 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, max. omschakeltijd: 20 s, Bedieningsspanning: 230 V 50 Hz, 240 V 60 Hz, Stroomtype AC/DC: wisselstroombekrachtiging, componenten van de combinatie netschakelaar Q11: DILM32-10, + DILA-XHI20, driehoekschakelaar Q15: DILM32-01, + DILA-XHI20 type, sterschakelaar Q13: DILM25-01, + DILA-XHI20 type, tijdrelais K1: ETR4-51 type, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd.

» Bekijk uitgebreide informatie op de website van Eaton Specificaties

Klasse	Magneetschakelaarcombinatie Toon alle producten van deze klasse
Merk	Eaton Toon alle producten van Eaton
Serie	SDAINL Toon alle producten in deze serie
Breedte	158 mm
Beschermingsgraad (IP)	IP00
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Hoogte	95 mm
Type stuurspanning	AC
Diepte	138 mm
Nom. vermogen bij AC-3, 400 V	30 kW
Nom. bedrijfsstroom Ie bij AC-3, 400 V	55 A
Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als maakcontact	3
Spanningstype van de bedrijfsspanning	AC
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Aantal hoofdcontacten als verbreekcontact	0
Nom. bedrijfsstroom Ie bij AC-1, 400 V	55 A
Functie	Ster-driehoek magneetschakelaar
Beschermingsgraad (NEMA)	Overig
Nom. stuurspanning bij AC 50 Hz	230 - 230 V
Nom. stuurspanning bij AC 60 Hz	240 - 240 V
Aantal hoofdcontacten als maakcontact	9
Bedrijfsspanning bij AC 50 Hz	24 - 690 V
Bedrijfsspanning bij AC 60 Hz	24 - 690 V
Geschikt voor railmontage	Nee
