Eaton Dilem magneetschakelaar DC 5,5KW 12a ac3 schroefaansluiting 3cont - 127137
Artikelnummer: 12739126 | Fabrikantnummer: 127137 | EAN: 4015081246724

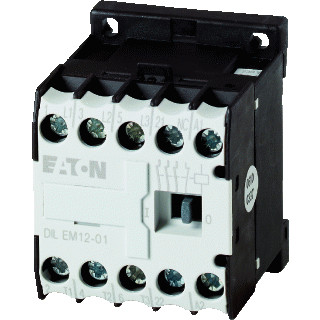

Deze afbeelding kan afwijken
Omschrijving
Eaton Industries magneetschakelaar, nom. spoelspanning Us bij DC 24V, type spoelspanning DC, nom. bedrijfsstroom Ie bij AC-1, 40 22A, nom. bedrijfsstroom Ie bij AC-3, 40 12A, nom. vermogen bij AC-3, 400 V 5.5kW, nom. bedrijfsstroom Ie bij AC-4, 40 6.6A, nom. vermogen Ie bij AC-4, 400 V 3kW,
Het productnummer van de fabrikant is 127137. Het EAN nummer is 4015081246724. Het interne artikelnummer is 12739126.
Aanvullende informatie
DILEM
Magneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Mini-hulprelais voor motoren en ohmse belastingen, Magneetschakelaars DILEM, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, Beschrijving: met hulpcontact, polen: 3-polig, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 12 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 22 A, in kast: Ith= 16 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 50 A, in kast: Ith= 40 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 4 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V690 V: P= 3 kW, Toepasbaar voor: DILE, Contacten V = verbreekcontact: 1 V, Stroomtype AC/DC: gelijkstroombekrachtiging
» Bekijk uitgebreide informatie op de website van Eaton
Specificaties
Magneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Mini-hulprelais voor motoren en ohmse belastingen, Magneetschakelaars DILEM, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, Beschrijving: met hulpcontact, polen: 3-polig, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 12 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 22 A, in kast: Ith= 16 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 50 A, in kast: Ith= 40 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 4 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V690 V: P= 3 kW, Toepasbaar voor: DILE, Contacten V = verbreekcontact: 1 V, Stroomtype AC/DC: gelijkstroombekrachtiging
| Klasse |
Magneetschakelaar
Toon alle producten van deze klasse |
| Merk |
Eaton
Toon alle producten van Eaton |
| Serie |
DILEM
Toon alle producten in deze serie |
| Breedte | 45 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Type stuurspanning | DC |
| Diepte | 54 mm |
| Modulaire uitvoering (voor railmontage) | Nee |
| Hoogte | 58 mm |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. vermogen bij AC-3, 400 V | 5.5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 A |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 6.6 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Nom. vermogen bij AC-4, 400 V | 3 kW |
| Nom. vermogen NEMA | 3.7 kW |
| Nom. stuurspanning bij DC | 24 - 24 V |
| Nom. stuurspanning bij AC 50 Hz | 0 - 0 V |
| Nom. stuurspanning bij AC 60 Hz | 0 - 0 V |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 V |
