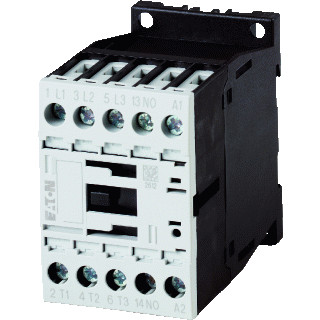

Eaton Dilm magneetschakelaar ac 7,5KW 15,5a ac3 schroefaansluiting 3cont - 290054

Artikelnummer: 10440874 | Fabrikantnummer: 290054 | EAN: 4015082900540

Productinformatie Omschrijving Specificaties Over Eaton

Omschrijving

Het productnummer van de fabrikant is 290054. Het EAN nummer is 4015082900540. Het interne artikelnummer is 10440874.

Eaton Industries DILM magneetschakelaar, (bxhxd) 45x68x75mm, type stuurspanning AC, aansluitwijze hoofdstroomcircuit schroefaansluiting, 3 hoofdcontacten als maakco, nom. vermogen NEMA 7.4kW, 1 hulpcontacten als maakcon, nom. stuurspanning bij AC 50 Hz 42V, nom. stuurspanning bij AC 60 Hz 48V,

Aanvullende informatie Magneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Magneetschakelaars tot 170 A, 3-polig, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, Aanwijzingen: Niet geschikt voor motoren uit de efficiencyklasse IE3., polen: 3-polig, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 15.5 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 22 A, in kast: Ith= 18 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 50 A, in kast: Ith= 45 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V690 V: P= 7 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V690 V: P= 4.4 kW, Combineerbaar met hulpcontactblok: DILM32-XHI.., DILA-XHI(V).., Contacten M = maakcontact: 1 M, Aanwijzingen: Contactbezetting conform EN 50012., Stroomtype AC/DC: wisselstroombekrachtiging

» Bekijk uitgebreide informatie op de website van Eaton Specificaties

Klasse	Magneetschakelaar Toon alle producten van deze klasse
Merk	Eaton Toon alle producten van Eaton
Serie	DILM Toon alle producten in deze serie
Breedte	45 mm
Aantal hulpcontacten als maakcontact	1
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Diepte	75 mm
Hoogte	68 mm
Type stuurspanning	AC
Modulaire uitvoering (voor railmontage)	Nee
Nom. vermogen bij AC-3, 400 V	7.5 kW
Aantal hoofdcontacten als maakcontact	3
Nom. bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V	7 A
Nom. bedrijfsstroom Ie bij AC-3, 400 V	15.5 A
Aantal hulpcontacten als verbreekcontact	0
Aantal hoofdcontacten als verbreekcontact	0
Nom. vermogen bij AC-4, 400 V	3 kW
Nom. vermogen NEMA	7.4 kW
Nom. stuurspanning bij DC	0 - 0 V
Nom. stuurspanning bij AC 60 Hz	48 - 48 V
Nom. stuurspanning bij AC 50 Hz	42 - 42 V
Bedrijfsspanning bij AC 50 Hz	24 - 690 V
Bedrijfsspanning bij AC 60 Hz	24 - 690 V
