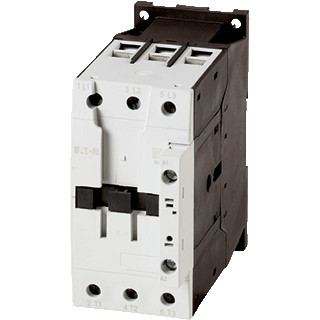

Eaton Dilm magneetschakelaar ac 22KW 50a ac3 schroefaansluiting 3cont - 277826

Artikelnummer: 10876654 | Fabrikantnummer: 277826 | EAN: 4015082778262

Gerelateerde producten:

Eaton Klemafdekking ip2x voordilm40..72 dilmp63..80

Eaton Mechanische vergrendeling voor dilm4..72 dilmp63..80

Eaton Overbelastingsrelais thermisch ZB65-65,50..65a

Eaton Overbelastingsrelais thermisch ZB65-57 40..57a

Bekijk alle gerelateerde producten

Productinformatie Omschrijving Specificaties Gerelateerde producten Over Eaton

Omschrijving

Het productnummer van de fabrikant is 277826. Het EAN nummer is 4015082778262. Het interne artikelnummer is 10876654.

Eaton Industries DILM magneetschakelaar, nom. spoelspanning Us bij AC 50Hz 42V, nom. spoelspanning Us bij AC 60Hz 48V, type spoelspanning AC, nom. bedrijfsstroom Ie bij AC-1, 40 80A, nom. bedrijfsstroom Ie bij AC-3, 40 50A, nom. vermogen bij AC-3, 400 V 22kW, nom. bedrijfsstroom Ie bij AC-4, 40 21A,

Aanvullende informatie DILM

Magneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Magneetschakelaars tot 170 A, 3-polig, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd., polen: 3-polig, nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 50 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 80 A, in kast: Ith= 58 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 162 A, in kast: Ith= 145 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V690 V: P= 30 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V690 V: P= 14 kW, Combineerbaar met hulpcontactblok: DILM150-XHI(V).., DILM1000-XHI(V).., Aanwijzingen: Contactbezetting conform EN 50012., Stroomtype AC/DC: wisselstroombekrachtiging

» Bekijk uitgebreide informatie op de website van Eaton Specificaties

Klasse	Magneetschakelaar Toon alle producten van deze klasse
Merk	Eaton Toon alle producten van Eaton
Serie	DILM Toon alle producten in deze serie
Breedte	55 mm
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Type stuurspanning	AC
Hoogte	115 mm
Modulaire uitvoering (voor railmontage)	Nee
Nom. bedrijfsstroom Ie bij AC-3, 400 V	50 A
Nom. vermogen bij AC-3, 400 V	22 kW
Aantal hoofdcontacten als maakcontact	3
Nom. bedrijfsstroom Ie bij AC-1, 400 V	80 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V	21 A
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hoofdcontacten als verbreekcontact	0
Nom. vermogen bij AC-4, 400 V	10 kW
Nom. vermogen NEMA	29.8 kW
Nom. stuurspanning bij AC 60 Hz	48 - 48 V
Nom. stuurspanning bij AC 50 Hz	42 - 42 V
Diepte	132.1 mm
Bedrijfsspanning bij AC 50 Hz	230 - 690 V
Bedrijfsspanning bij AC 60 Hz	230 - 690 V
