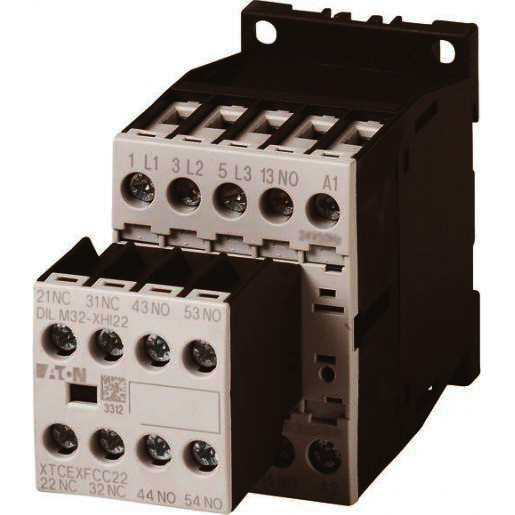

Eaton Dilm magneetschakelaar DC 3KW 7a ac3 schroefaansluiting 3cont - 276670

Artikelnummer: 11002120 | Fabrikantnummer: 276670 | EAN: 4015082766702

Productinformatie Omschrijving Specificaties Over Eaton

Omschrijving Eaton Industries DILM magneetschakelaar, nom. spoelspanning Us bij DC 24V, type spoelspanning DC, nom. bedrijfsstroom Ie bij AC-1, 40 22A, nom. bedrijfsstroom Ie bij AC-3, 40 7A, nom. vermogen bij AC-3, 400 V 3kW, nom. bedrijfsstroom Ie bij AC-4, 40 5A, nom. vermogen Ie bij AC-4, 400 V 2.2kW,

Aanvullende informatie Magneetschakelaar, Toepassing: Magneetschakelaar voor motoren, Complete apparatuur tot 170 A, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Aansluittechniek: Schroefklemmen, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd., nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 7 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 22 A, in kast: Ith= 18 A, nom. bedrijfsstroom AC-1 Thermische nominaal stroom 1-polig open: Ith= 50 A, in kast: Ith= 45 A, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-3 220 V230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V690 V: P= 3.5 kW, max. nom. vermogen draaistroommotoren 50 - 60 Hz AC-4 220 V230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V690 V: P= 2.9 kW, Contacten M = maakcontact: 3 M, Contacten V = verbreekcontact: 2 V, Aanwijzingen: Contactbezetting conform EN 50012., geïntegreerd varistor-dempelement, met Spiegel-contact., Stroomtype AC/DC: gelijkstroombekrachtiging

» Bekijk uitgebreide informatie op de website van Eaton Specificaties

Klasse	Magneetschakelaar Toon alle producten van deze klasse
Merk	Eaton Toon alle producten van Eaton
Serie	DILM Toon alle producten in deze serie
Breedte	45 mm
Aantal hulpcontacten als verbreekcontact	2
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Type stuurspanning	DC
Hoogte	68 mm
Modulaire uitvoering (voor railmontage)	Nee
Nom. bedrijfsstroom Ie bij AC-3, 400 V	7 A
Nom. vermogen bij AC-3, 400 V	3 kW
Aantal hoofdcontacten als maakcontact	3
Aantal hulpcontacten als maakcontact	3
Nom. bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V	5 A
Diepte	117 mm
Aantal hoofdcontacten als verbreekcontact	0
Nom. vermogen bij AC-4, 400 V	2.2 kW
Nom. vermogen NEMA	2.2 kW
Nom. stuurspanning bij DC	24 - 24 V
Nom. stuurspanning bij AC 50 Hz	0 - 0 V
Nom. stuurspanning bij AC 60 Hz	0 - 0 V
Bedrijfsspanning bij AC 50 Hz	24 - 690 V
Bedrijfsspanning bij AC 60 Hz	24 - 690 V
