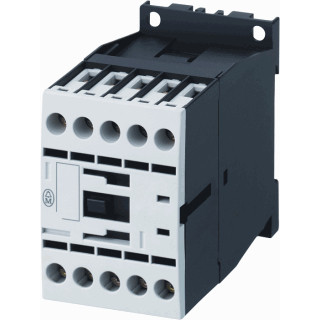

Eaton Dilm magneetschakelaar ac 5,5KW 12a ac3 schroefaansluiting 4cont - 276972
Artikelnummer: 10543669 | Fabrikantnummer: 276972 | EAN: 4015082769727
Deze afbeelding kan afwijken
Omschrijving
Eaton Industries DILM P magneetschakelaar, nom. spoelspanning Us bij AC 50Hz 400V, nom. spoelspanning Us bij AC 60Hz 440V, type spoelspanning AC, nom. bedrijfsstroom Ie bij AC-1, 40 22A, nom. bedrijfsstroom Ie bij AC-3, 40 12A, nom. vermogen bij AC-3, 400 V 5.5kW, nom. bedrijfsstroom Ie bij AC-4,
Het productnummer van de fabrikant is 276972. Het EAN nummer is 4015082769727. Het interne artikelnummer is 10543669.
Aanvullende informatie
DILM
Magneetschakelaar, Toepassing: Magneetschakelaar voor 4-polige verbruikers, Magneetschakelaars tot 200 A, 4-polig, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, Aansluittechniek: Schroefklemmen, polen: 4-polig, 380 V 400 V: Ie= 12 A, Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 22 A, in kast: Ith= 18 A, Thermische nominaal stroom 1-polig open: Ith= 60 A, in kast: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Aanwijzingen: Contactbezetting conform EN 50012., Stroomtype AC/DC: wisselstroombekrachtiging
» Bekijk uitgebreide informatie op de website van Eaton
Specificaties
Magneetschakelaar, Toepassing: Magneetschakelaar voor 4-polige verbruikers, Magneetschakelaars tot 200 A, 4-polig, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, Aansluittechniek: Schroefklemmen, polen: 4-polig, 380 V 400 V: Ie= 12 A, Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 22 A, in kast: Ith= 18 A, Thermische nominaal stroom 1-polig open: Ith= 60 A, in kast: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Aanwijzingen: Contactbezetting conform EN 50012., Stroomtype AC/DC: wisselstroombekrachtiging
| Klasse |
Magneetschakelaar
Toon alle producten van deze klasse |
| Merk |
Eaton
Toon alle producten van Eaton |
| Serie |
DILM
Toon alle producten in deze serie |
| Breedte | 45 mm |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Diepte | 75 mm |
| Hoogte | 68 mm |
| Type stuurspanning | AC |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. vermogen bij AC-3, 400 V | 5.5 kW |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 A |
| Aantal hoofdcontacten als maakcontact | 4 |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 10 A |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Nom. vermogen bij AC-4, 400 V | 4.5 kW |
| Nom. vermogen NEMA | 0 kW |
| Nom. stuurspanning bij DC | 0 - 0 V |
| Nom. stuurspanning bij AC 50 Hz | 400 - 400 V |
| Nom. stuurspanning bij AC 60 Hz | 440 - 440 V |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 V |
