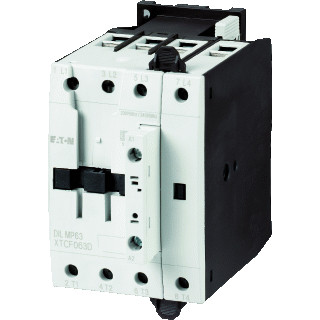

Eaton Dilm magneetschakelaar ac 22KW 50a ac3 schroefaansluiting 4cont - 109886
Artikelnummer: 10973080 | Fabrikantnummer: 109886 | EAN: 4015081094523
Deze afbeelding kan afwijken
Omschrijving
Eaton Industries magneetschakelaar, nom. spoelspanning Us bij AC 50Hz 24V, nom. spoelspanning Us bij AC 60Hz 24V, type spoelspanning AC, nom. bedrijfsstroom Ie bij AC-1, 40 80A, nom. bedrijfsstroom Ie bij AC-3, 40 50A, nom. vermogen bij AC-3, 400 V 22kW, nom. bedrijfsstroom Ie bij AC-4, 40 40A,
Het productnummer van de fabrikant is 109886. Het EAN nummer is 4015081094523. Het interne artikelnummer is 10973080.
Aanvullende informatie
Magneetschakelaar, Toepassing: Magneetschakelaar voor 4-polige verbruikers, Magneetschakelaars tot 200 A, 4-polig, Gebruikscategorie: AC-1: Niet inductieve of zwak inductieve belasting, weerstandsoven, AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, Aansluittechniek: Schroefklemmen, polen: 4-polig, 380 V 400 V: Ie= 50 A, Thermische nominaal stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 80 A, in kast: Ith= 64 A, Thermische nominaal stroom 1-polig open: Ith= 207 A, in kast: Ith= 186 A, 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Aanwijzingen: Contactbezetting conform EN 50012., Stroomtype AC/DC: wisselstroombekrachtiging
» Bekijk uitgebreide informatie op de website van Eaton
Specificaties
| Klasse |
Magneetschakelaar
Toon alle producten van deze klasse |
| Merk |
Eaton
Toon alle producten van Eaton |
| Serie |
DILM
Toon alle producten in deze serie |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC |
| Breedte | 74 mm |
| Hoogte | 115 mm |
| Modulaire uitvoering (voor railmontage) | Nee |
| Diepte | 132 mm |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 50 A |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 80 A |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 40 A |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Nom. vermogen bij AC-4, 400 V | 20 kW |
| Nom. vermogen NEMA | 29.8 kW |
| Nom. stuurspanning bij DC | 0 - 0 V |
| Nom. stuurspanning bij AC 50 Hz | 24 - 24 V |
| Nom. stuurspanning bij AC 60 Hz | 24 - 24 V |
| Bedrijfsspanning bij AC 50 Hz | 230 - 690 V |
| Bedrijfsspanning bij AC 60 Hz | 230 - 690 V |
