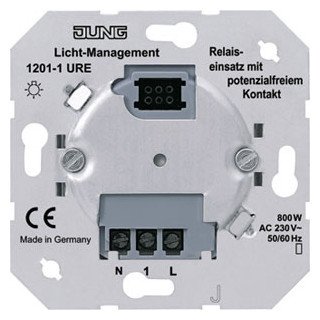

Jung Relaiseenheid Met potentiaalvrij contact - 1201-1URE

Technische gegevens

• Het potentiaalvrije relaiscontact (min. belasting 12 V, 100 mA) is geschikt voor het schakelen van een tweede stroomkring (niet voor SELV!).
• Nominale spanning: AC 230 V ~, 50/60 Hz, N-leider noodzakelijk.
• Belasting:
  Gloeilampen: 800 W.
  HV-halogeenlampen: 750 W.
  Gemengde lasten toegestaan.
• Minimum belasting: 12 V, 100 mA.
• Schakelcontact μ: Potentiaalvrij relaiscontact, voor ev. 2e fase te schakelen, niet voor SELV geschikt.
• Aansluiting: schroefklemmen.
• Max. klembereik: 2 x 2,5 mm2 of 1 x 4 mm2.


Toepassing van neventoestellen ("neventoestellen-combinatie" mogelijk): Neventoestel "2-draads" art.nr. 1220 NE.

• Dezelfde functionaliteit met tastafdekking (art.nr. .. 1561.07..) als de relaisschakeleenheid.
• Aantal neventoestellen: onbegrensd.
• Gezamenlijke leidinglengte van de neventoestellen: max. 100 m.

Mechanische impulsdrukker (maakcontact)

• Kort indrukken: aan / uitschakelen.
• Aantal neventoestellen: onbegrensd.
• Gezamenlijke leidinglengte van de neventoestellen: max. 100 m.
• Opmerking: bediening van de neventoestellen is alleen mogelijk als er een afdekking op het hoofdtoestel geplaatst is.
• Verlichte impulsdrukkers moeten van een N-aansluiting voorzien zijn.

Neventoestel "3-draads" art.nr. 1223 NE.

• In combinatie met sensorafdekking 180° art.nr. ..1180.., ..1180-1.., ..1280.., ..1280-1.., aanwezigheidsmelder art.nr. PMU 360 WW of bewegingsmelder plafondmontage art.nr. DAW 360 WW. Op het hoofdtoestel moet hiervoor ook de sensorafdekking, aanwezigheidsmelder of bewegingsmelder plafondmontage gebruikt worden. Anders is geen functie voorzien.
• Aantal neventoestellen: max. 10 stuks.
• Gezamenlijke leidinglengte van de neventoestellen: max. 100 m.
