Raminex AFSL 3/4BIXBI AFTAPGEL - 270507
Artikelnummer: 22965332 | Fabrikantnummer: 270507 | EAN: 8719804000643

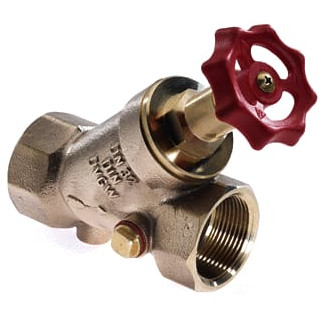

Deze afbeelding kan afwijken
Omschrijving
RAM AFSL 3/4BIXBI AFTAPGEL
Het productnummer van de fabrikant is 270507. Het EAN nummer is 8719804000643. Het interne artikelnummer is 22965332.
Aanvullende informatie
Vrijstroomafsluiter / brons / 3/4" bin.dr. x 3/4" bin.dr. / DN20 / met aftapgelegenheid / niet-stijgend bronzen Long-Life bovendeel zonder dode ruimtes / akoestische klasse I / PN16 / max. bedrijfstemperatuur 110 C / Kiwa / DVGW / 10 jaar garantie
» Bekijk uitgebreide informatie op de website van RAMINEX
Specificaties
| Klasse |
Klepafsluiter
Toon alle producten van deze klasse |
| Merk |
RAMINEX
Toon alle producten van RAMINEX |
| Serie |
Vrijstroomafsluiter
Toon alle producten in deze serie |
| Materiaal behuizing | Brons |
| KIWA-keur | Ja |
| Met terugstroombeveiliging | Nee |
| Zelfsluitend | Nee |
| Gastec QA | Nee |
| Geschikt voor stoom | Nee |
| Geschikt voor vloeistoffen | Ja |
| Geschikt voor gassen | Nee |
| VdS keur | Nee |
| Haakse uitvoering | Nee |
| Uitwendige buisdiameter alle aansluitingen | 22 mm |
| Met aftapper | Nee |
| Druktrap klasse | PN 16 |
| Met koppeling aansluiting 1 | Nee |
| Met koppeling aansluiting 2 | Nee |
| Nom. diameter | DN 20 |
| Werkende lengte aansluiting 2 | 31 mm |
| Met standaanwijzer | Nee |
| Materiaal spindelafdichting primair | Ethyleen-Propyleen-Dieen-Monomeer (EPDM) |
| Lengte aansluiting 1 | 28 mm |
| Lengte aansluiting 2 | 48 mm |
| Bediening | Handwiel |
| Type goedkeuring volgens BBR / EKS | Nee |
| Oppervlaktebescherming | Onbehandeld |
| Gastec QA - KE 214 (H2) | Nee |
| Werkende lengte aansluiting 1 | 11 mm |
| Aansluiting 2 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Aansluiting 1 | Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Mediumtemperatuur (continu) | 1 - 110 °C |
| Uitvoering kopstuk | Geschroefd |
| Spindel en/of handwiel stijgend | Nee |
| RVS zittingring | Nee |
| Spindelafdichtingsring vervangbaar onder druk | Nee |
| Balgafdichting | Nee |
| Vrijstroom | Ja |
| Norm bouwlengte | DIN |
| Veersluitend (NC) | Nee |
| Spindeldraad niet in contact met medium | Ja |
| Dode-zone vrij | Ja |
| Max. drukverschil bij 20 °C | 25 bar |
| Lengte handgreep/diameter handwiel | 50 mm |
| Hoek van de afsluiter | 42 ° |
| Hoek van de spindel | 42 ° |
| Materiaalkwaliteit behuizing | Brons (Rg 5) |
| Bediening klep | Zuiger |
| Veeropenend (NO) | Nee |
| Uitvoering afsluiter | Vaste klep |
| Zeta-waarde | 1.8 |
| Hoogte handgreep/handwiel | 80 mm |
